【主要技术参数】 | |||
产品** | 程力牌 | 公告批次 | 348 |
产品名称 | CL5121GJYL6型飞机加油车 | 产品号 | ZS5GD6YL01N |
总质量(Kg) | 11950 | 罐体容积(m3) | 8.5 |
额定载质量(Kg) | 7050 | 外形尺寸(mm) | 6900×2250×3000 |
整备质量(Kg) | 4705 | 货厢尺寸(mm) | ×× |
驾驶室准乘人数(人) | 3 | 载质量利用系数 | |
接近角/离去角(°) | 24/13 | 前悬/后悬(mm) | 1130/1970 |
轴数 | 2 | 轴距(mm) | 3800 |
轴荷(Kg) | 4360/7590 | **车速(Km/h) | 80 |
其它 | ABS型号:ABS/ASR-24V-4S/4M, ABS生产企业:襄阳东风隆诚机械有限责任公司.安装有限速装置;限速装置限速(km/h):80;安装带有卫星定位功能的行驶记录仪.准运介质的**密度:870千克/立方米.罐体有效容积:8.5立方米,罐体外形尺寸(长×长轴×短轴)(mm): 3500×2150×1500.连接方式:左右侧面防护采用螺栓连接,后防护采用焊接连接.侧防护材料:铝合金.后下部防护材料:Q235B碳钢,防护断面尺寸(mm):120×60,后下部防护离地高度(mm):440.可装配加油机型号及生产企业:BL1111Z/珠海市贝林加油设备有限公司中山分公司,HS1812B/托肯恒山科技(广州)有限公司,SKES-1112/恒和嘉华科技有限公司,SKDS-2001A/上海伯莱机械有限公司,SK20QF-111A,SK20QF-222A/郑州三金石油设备制造有限公司,CS20D1110F/正星科技有限公司,JSK-70B1121CZ,JSK-70B1121C,JSK45B1121C/稳恩佳力佳(北京)石油化工设备有限公司,HT-YV60E/随州市华特专用设备有限公司,XTST121BF1/邢台正润通科技发展有限公司.仅采用底盘子午线轮胎和带ABS的底盘,该车前轮安装盘式制动器,前置排气管,危险货物运输车辆类型:FL型;整车长度/轴距/前悬/后悬的对应关系为(mm):6900/3800/1130/1970,6850/3800/1130/1920,其他说明:该车适用于危险品运输.选装前面罩,前保险杠,前组合灯具,前雾灯,转向轮安装轮胎爆胎应急防护装置.该车可选装ETC车载装置.选装后保险杠。 | ||
【底盘技术参数】 | |||
底盘型号 | EQ1125SJ8CDCWXP | 底盘名称 | 载货汽车底盘（二类） |
**名称 | 东风牌 | 生产企业 | 东风汽车股份有限公司 |
外形尺寸(mm) | 6725×2165×2410 | 轮胎数 | 6 |
接近角/离去角(°) | 24.5/12 | 轮胎规格 | 245/70R19.5 16PR |
钢板弹簧片数 | 8/10+7 | 前轮距(mm) | 1755 |
燃料种类 | 柴油 | 后轮距(mm) | 1650 |
排放标准 | GB17691-2018国Ⅵ | ||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
YCY30165-60 | 广西玉柴机器股份有限公司 | 2970 | 121 |
飞机加油车性能参数：
罐体：罐体材质为优质铝合金制作，自重轻, 容积大,耐腐蚀无污染，保证油品质量。
加油泵：铝合金油泵（机械密封式），卷盘加油流量100L-150L/min，管道抽油流量700L/min，工作压力为0.25MPa 。
流量计：0.2级精度，通径50腰轮流量汁。
过滤分离器：额定流量400L/min，额定工作压力1.0MPa，**允许压差0.15 Mpa，符合API 1581第三版的要求。
重力加油卷盘：自动复位卷盘，加油胶管通径25mm，长度15m。
液位计：罐内不锈钢浮球，罐体左侧10寸铝合金表盘，可以清楚观察罐内当前液体的容积。

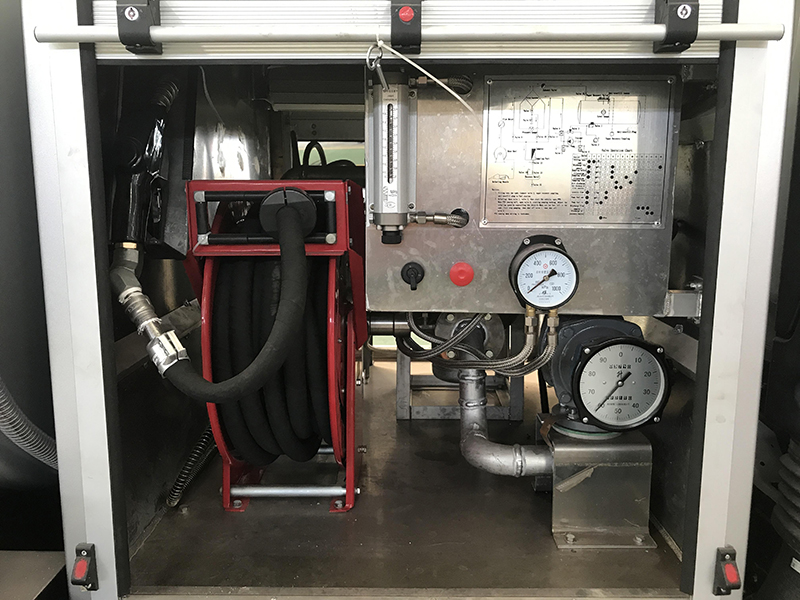

操作系统：**操纵室集中**。仪表指示包含泵进真空表、泵出压力表、油泵转速表、过滤器压差计等。开关阀门操作包含电源总开关、照明开关、急停开关、油泵调速旋钮、加油阀门、循环过滤阀门、取样阀门、海底阀**组合开关等。
功能介绍：
1、卷盘加油—将本车油罐中的燃料，经过滤、计量后，通过操纵室中卷盘胶管的重力加油**注入飞机油箱或其它受油设备。
2、泵油过滤—将本车油罐中或外接管道中的燃料，经过滤后通过泵出油接头回到本车油罐或其它受油设备，实现循环过滤功能。
3、油罐装油—用接头阀外接管道进行油罐底部装油，或者可以通过本油泵实现抽油功能。
本公司不断追求质量及技术上的更新，保留改进产品的权利！
底盘配置 |
底盘型号：EQ1125SJ8CDCWXP ，东风多利卡危化品专用底盘。发动机：YCY30165-60，轴距：3800mm。发动机功率：121KW，排量：2970ml。 采用东风多利卡驾驶室，玉柴165马力六缸机，万里扬6档变速箱，带空调，电动玻璃，行车记录仪，钢板悬挂，排气管前置，前盘后鼓，ABS 断气刹，方向助力，离合器助力，按新法规要求增加前碰撞预**系统和道路偏移预**系统。 排放依据标准：GB3847-2005,GB17691-2018国Ⅵ。 |
上装配置（基础配置-单仓） |

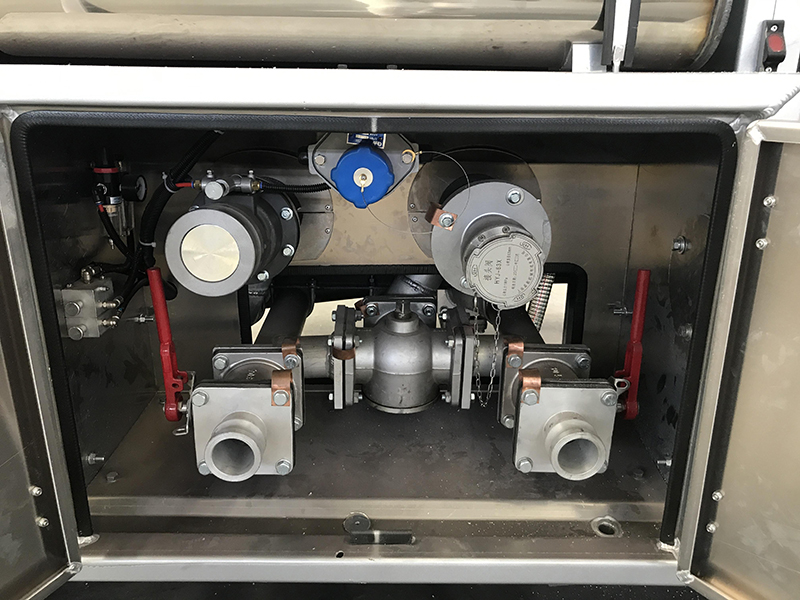

罐体方圆形，容积8.5立方，单仓，铝合金材质5182，筒体5.5mm,封头5.7mm，罐顶正中一只铝合金欧标人孔带内置呼吸阀，罐顶两侧手动铝合金护栏，配铝合金后爬梯（活动可拆卸式）。 操作柜（铝合金）内防爆灯一套，操作柜外配备静电卷盘一套，加油泵：铝合金油泵（机械密封式），流量计：合肥精大仪表0.2级精度，通径50腰轮流量汁，过滤分离器：5芯过滤（含2根分离和3根聚结滤芯）。重力加油方式：15米航煤专用胶管卷盘带航煤专用**，液位计：10寸铝合金表盘，操作**：集成**系统。 罐体左侧卸料箱配备油气回收系统，按新法规加装时速5公里紧急切断阀紧急关闭系统，罐体后尾部加装紧急切断阀红色按钮。 铝合金标准工具箱一只，放油软管2根，罐体两侧铝合金圆形炮筒管前端各加装1只1寸排污阀，所有箱体均配备集装箱锁杆方便用户配锁，出口箱底部加装橡胶塞，罐体尾部左右两侧均配备塑料灭火器筒（8KG）。 罐顶围板内配备铝合金防滑网走道，后防护按公告照片制作工字型保险杠，上下等长，下层可活动向后翻转。安全告示安装在罐体尾部左，右，后位置（尺寸500X550mm），整车附件均为铝合金材质，带危险品专用标识，静电拖地带两条，底盘后尾部大梁空隙位置用铝合金防滑波纹板密封。 带罐检和探伤报告，介质：航空煤油，航空汽油。油漆为铝合金本色。 交货周期：定金到账45个日历天。 |
